我司生產的套筒閥300主要由啟閉機、閥體、調節筒等構成,一般用于沉淀池排泥井中進行池外排泥，由于其結構為內外伸縮套筒,故亦可用于配水井或出水井中調節水位。

　　產品規格：DN200

　　產品型號：TF

　　公稱壓力：0.1MPa

　　適用溫度：≤100℃

　　使用介質：清水、污水、海水、泥沙等

　　閥體材料:球墨鑄鐵、不銹鋼、鑄鐵、碳鋼等。

　　工作水頭：正向≤10m-H2O;反向≤2m-H2O

　　應用領域：生活小區、養殖業、水力設備、凈化水廠也適用于反應池，濾池，沉淀池等排泥管道上。當水深H超過3米時需另外注明。

　　性能參數:

　　1.傳動：手動、蝸輪、傘齒輪、氣動/電動(帶手動)

　　2.連接：法蘭、焊接

　　3.結構：上展式、下展式、柱塞式、搪玻璃等。

　　4.密封：軟密封、硬密封、襯膠、襯氟等。

　　5.壓力：1.0Mpa≤2.5Mpa

　　6.口徑：DN15≤DN300

　　產品特點：

　　1、開度可調，能實現同規格不同排量。

　　2、自帶導向，操作力小。

　　3、密封性能好，使用經濟。

　　4、若配套電動啟閉機可實現自動控制。

　　安裝與調試：

　　1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著。

　　2、各連接部位螺栓，要求均勻擰緊。

　　3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活。

　　4、用戶在安裝前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性。

　　5、用戶在安裝時，必須預留閥門驅動的必要空間。

　　6、將絲桿與調節筒吊耳連接后，并調整絲桿中心后,將啟閉機底板與預埋鋼板焊固。

　　7、焊接好后將中間壓盤螺栓上下對角均勻上緊，切勿壓偏。

　　8、手動調節手輪查看調節筒活動是否上下自如。

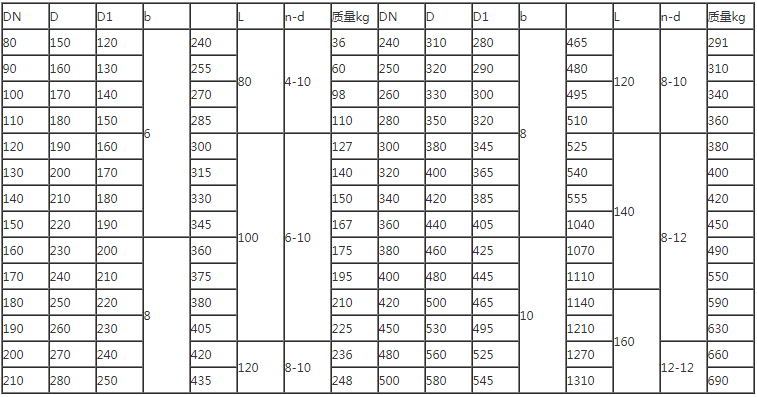

　　外形連接尺寸

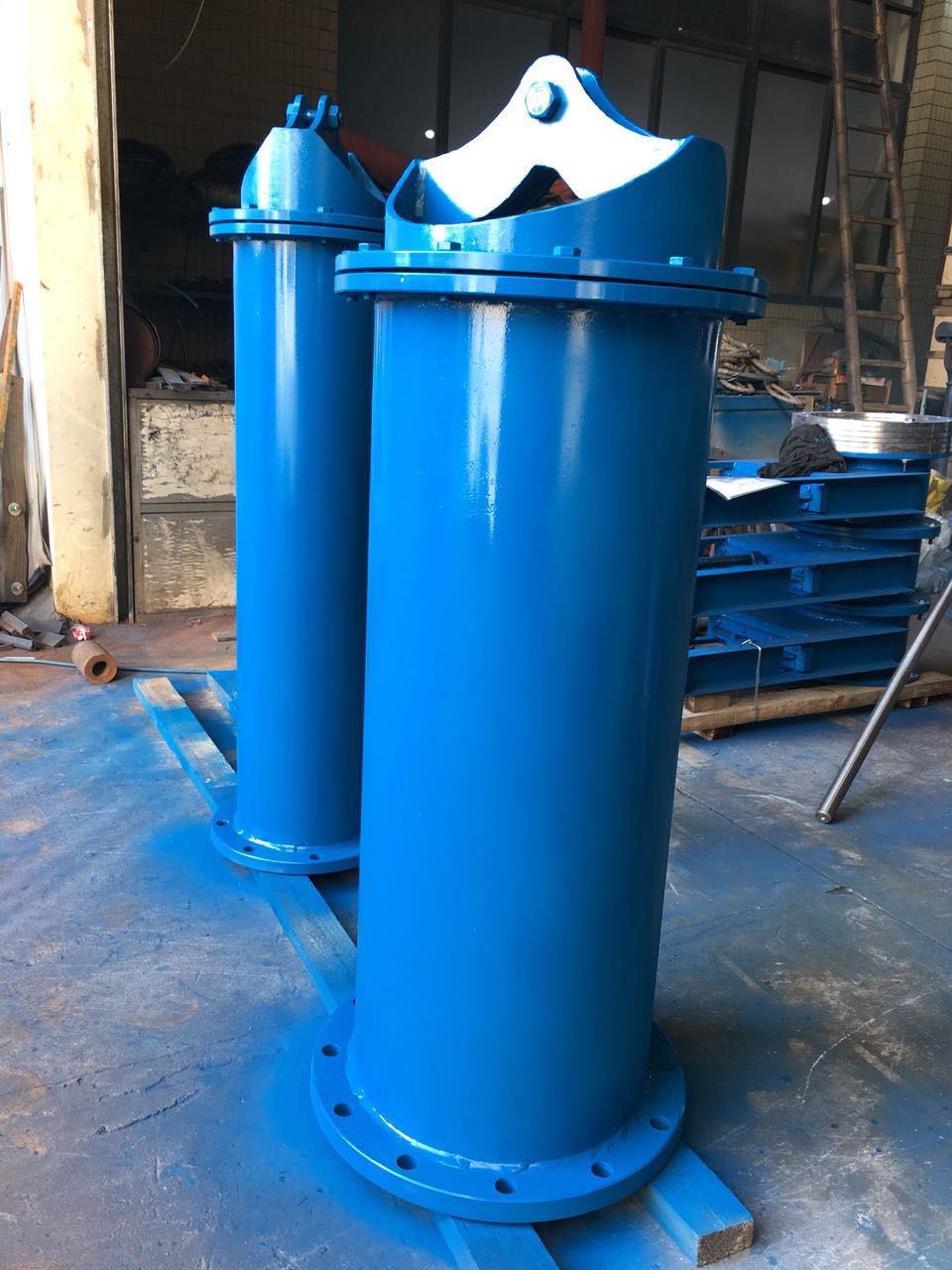

產品實拍圖
